Места установки компонентов автономного отопителя

Все компоненты, с помощью которых обеспечивается работа автономного отопителя или вспомогательного подогревателя двигателя, расположены на автомобиле в децентрализованном порядке.

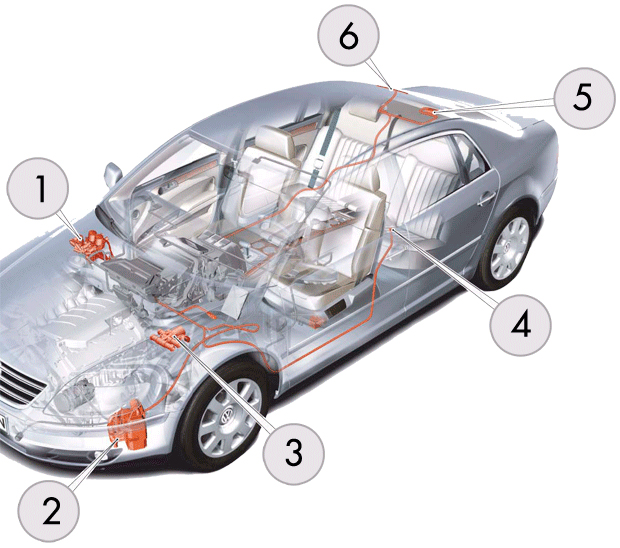

Схема расположения компонентов системы на автомобиле

1.Насосно-распределительный блок, находится спереди справа, рядом с воздухозаборным отсеком.

2.Автономный отопитель и (или) вспомогательный подогреватель с блоком управления, спереди авто слева, под крылом.

3.Двухходовый клапан в системе охлаждения двигателя авто находится слева в подкапотном пространстве.

4.Регулируемый топливный насос расположен в середине слева, над задним мостом.

5.Приемник радиосигналов находится под полкой багажника салона авто.

6.Антенна, принадлежащая системе дистанционного радиоуправления, расположена под верхним обрамлением заднего стекла авто.
