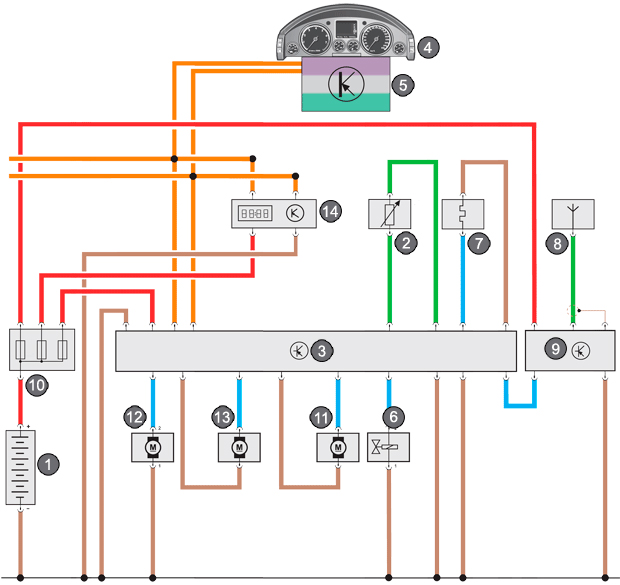

Функциональная схема

Условные обозначения

1 - аккумуляторная батарея
2 - датчик температуры охлаждающей жидкости в отопителе
3 - блок управления автономным отопителем, на его корпусе
4 - блок управления с дисплеем в комбинации приборов
5 - диагностический интерфейс шин данных
6 - двухходовой клапан в контуре системы охлаждения
7 - свеча накаливания отопителя (с индикатором пламени)
8 - антенна
9 - приемник радиосигналов, под полкой багажника
10 - предохранитель
11 - вентилятор отопителя
12 - регулируемый топливный насос
13 - циркуляционный насос
14 - часы со стрелочной индикацией
